气密性检测防水镜头测试方案

产品详情

当我们需要对一个产品或零件进行防水、气密性检测的时候。首先需要对产品的结构、外观属性、材质、使用用途、产品的实际使用环境和行业标准检测规范做详细的了解;从而指定出一套逻辑严密、稳定可靠的检测方案以达到检测目的。


本次实例解析,我们对一款车载影像摄像头的镜头组件做详细讲解。

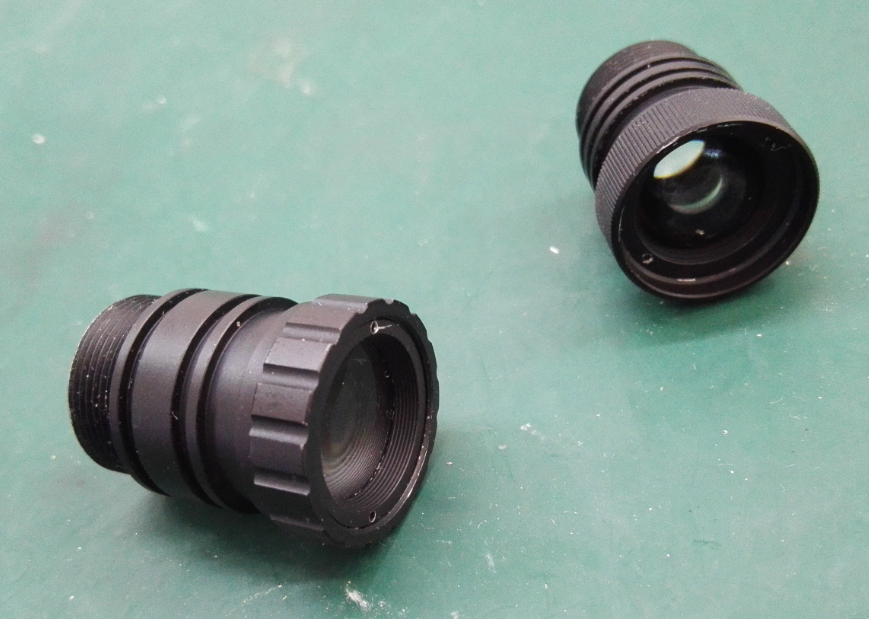

产品图如下(图一):

气密性检测仪

摄像头镜头组件(图一)

客户测试需求:

1、 测试产品的IP防护等级为IP67

2、 镜片部位为绝对不可接触位置

3、 外观表面防护,不可碰花

4、 测试节拍要求15S

根据以上参数及要求,以及对产品的结构和行业用途分析;为模拟真实的产品使用的防护环境;我们按照真实环境1.5倍的压力直接对产品的主要分体结构表面位置加压保持,通过相对压力衰减率计算实际泄漏状态,从而判断是否符合防护等级要求。

仪器检测原理如下图所示(图二、三)

气密性检测仪原理图

气路结构原理图

气密性检测仪分析图

检测分析原理图(图三)

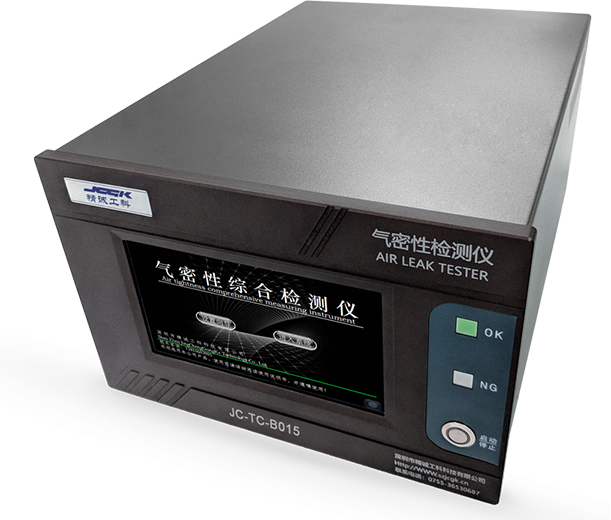

精诚工科密封测试仪:

气密性检测仪

配套气密性检测夹具:

气密性检测仪

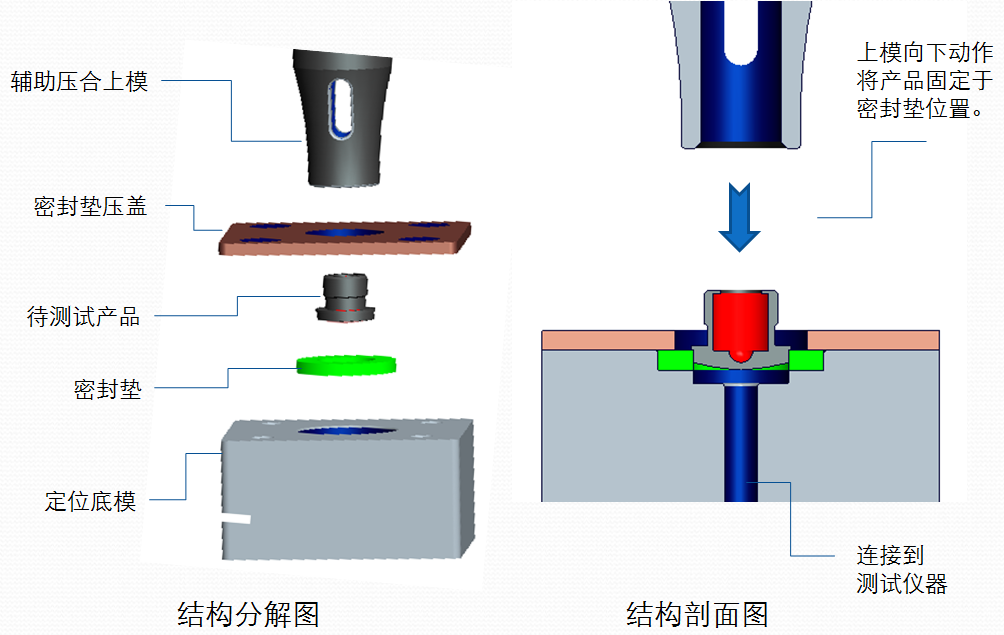

夹具结构剖析图:

气密性检测仪



以上密封结构设计主要有以下两点好处:

1、 镜头的镜面朝下同时采用避空处理,可以有效的避免上模动作以及作业空间的异物及灰尘调到镜面。

2、 螺纹面朝上突出,可以方面取放,从而提高作业效率。

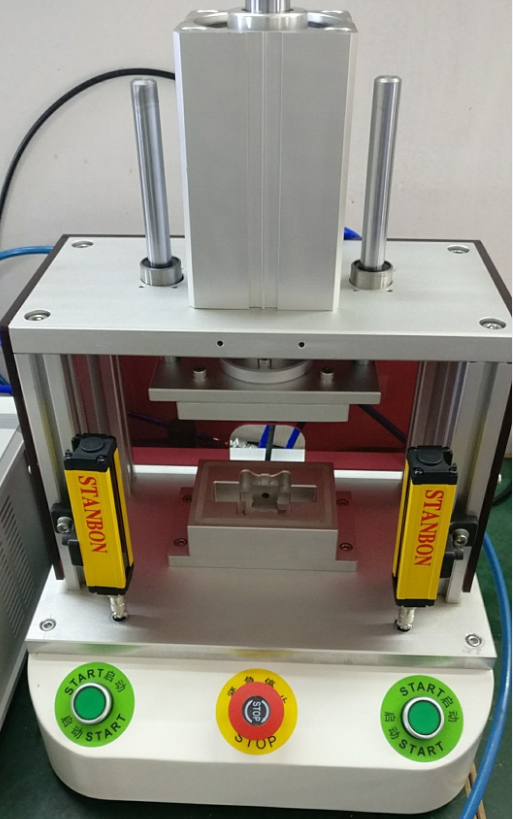

气密性检测设备模具

上图红色箭头代表气密性测试仪的检测气体流动方面;蓝色箭头代表如存在泄漏,泄漏气体流动的方面,精诚工科气密性测试仪可以准确的计算出泄漏实际值。

气密性检测仪针对镜头解决方案应用的详细剖解图及说明,严格讲解气密检测仪该方案的运行原理,工作原理及状况,能让客户从专业的技术层面更深一步了解气密性检测仪的技术应用。
